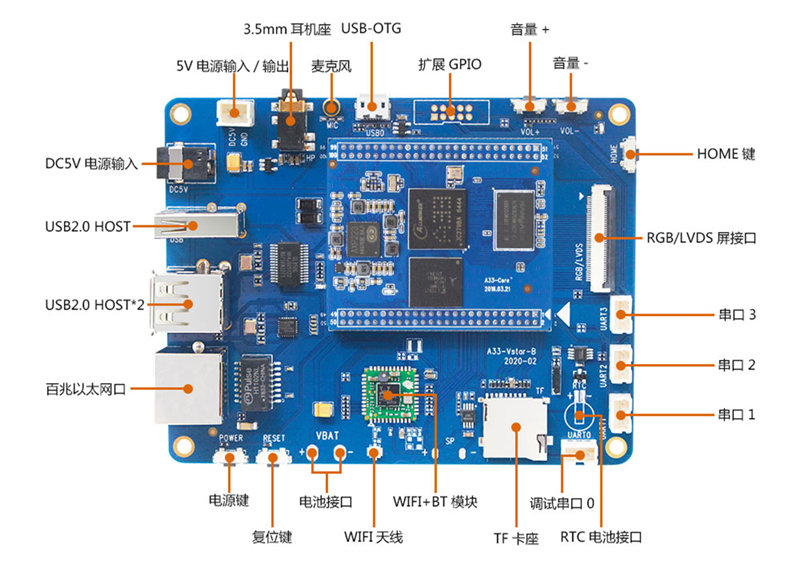

詳細規格
|
電源輸入 |
5V直流電源輸入，DC4.0接口 |
|
電池供電 |
1組電池焊盤，支持3.7~4.2V電池 |
|
RTC |
板載高精度RTC芯片，預留MS621電池焊盤 |
|
USB2.0 HOST |
3個USB2.0高速接口，1個側插式A母座，1個雙層A母座 |
|
USB2.0 OTG |
1個MicroUSB接口，用于燒錄固件和調試 |
|
以太網 |
1個百兆以太網RJ45接口 |
|
WIFI+BT |
2板載2.4G WIFI+BT4.0模塊 RTL8723BS |
|
顯示屏 |
1組RGB/LVDS復用的顯示屏接口，帶觸摸，40P-0.5 FPC座 |
|
耳機座 |
1個3.5mm立體聲耳機接口 |
|
麥克風 |
1個板載駐極體式麥克風 |
|
喇叭 |
1個1W喇叭焊盤 |
|
串口 |
4個TTL電平串口，3P-2.0插座 |
|
按鍵 |
5個貼片按鍵：電源、復位、VOL+、VOL-、HOME |
|
GPIO |
1組擴展GPIO接口，6個GPIO |
基本外設支持
|
顯示
|
RGB接口屏幕 LVDS接口屏幕 VGA接口 雙屏同顯 |
3.5寸、3.97寸、5寸、7寸 480x320~1024x600 7寸、10.1寸 1024x600~1280x800 由RGB接口轉接 分辨率1024x768 由LVDS接口轉接 分辨率1024x600 |
|
觸摸 |
電容觸摸 |
支持FT5x、FT6x、GT9xx等觸摸屏 |
|
網絡 |
WIFI+藍牙 以太網 4G網絡 |
RTL8723BS、藍牙4.0支持BLE RTL8152B網卡，支持設置靜態IP或動態IP 支持移遠EC20模塊，即插即用 |
|
多媒體 |
GPU Video Codec |
集成Mali GPU驅動和庫 集成CedarX硬件編解碼庫 |
|
攝像頭 |
USB攝像頭 CVBS攝像頭 |
支持雙路UVC協議攝像頭，使用安卓標準API 使用RER-C2U模塊轉接成UVC，使用安卓標準API |
|
音頻 |
內置Audio Codec |
耳機、喇叭、麥克風 |
|
通訊 |
串口 GPIO IIC |
提供串口API，支持轉接RS232、RS485 提供GPIO API，支持輸入/輸出 提供標準I2C-dev接口 |
|
外設 |
TF卡 U盤 USB鼠標 USB觸摸屏 |
|
|
電池 |
支持3.7~4.2V鋰電池供電，內置充放電管理電路，系統有電量顯示，關機充電時屏幕有充電動畫顯示，支持定制充電動畫 |
|
支持的LVDS屏：
|
7寸高清 |
1024*600 |
帶電容觸摸 |
|
10.1寸普清 |
1024*600 |
帶電容觸摸 |
|
10.1寸高清 |
1280*800 |
帶電容觸摸 全視角 |
支持的RGB屏：
|
5寸普清 |
800*480 |
帶電容觸摸 |
|
7寸普清 |
800*480 |
帶電容觸摸 |
|
7寸高清 |
1024*600 |
帶電容觸摸 |
