詳細規格
REVB-H6安卓板卡由深圳市銳爾威視科技有限公司研發生產，運行Android7.0系統，適用于人臉識別設備、KTV點歌機、4K廣告機、大型游戲機、視頻服務器、微信集群控制等。
REVB-H6搭載了珠海全志的H6芯片，ARM Cortex-A53架構64位CPU，1.8GHz主頻，集成Mali-T720低功耗GPU，主頻700M，適合運行圖像識別算法。具有超強的視頻解碼能力，兼容所有主流的視頻格式，能夠支持H.265格式4K / 60幀10bit視頻。

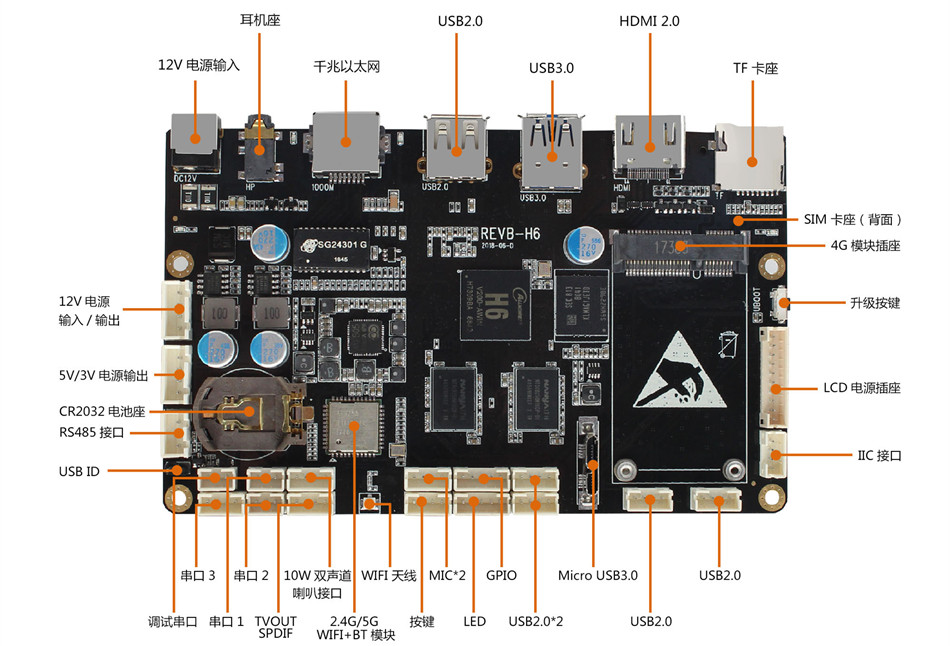

板載2GB內存+16GB EMMC存儲，網絡集成千兆以太網，2.4G/5G雙頻WIFI+藍牙模塊，全網通4G模塊；通訊接口支持雙路USB3.0，四路USB2.0攝像頭接口，4路串口，RS485，GPIO等；顯示支持HDMI2.0輸出3840x2160分辨率60幀，可以擴展V-by-One顯示接口，支持驅動11.6~17寸的高清EDP屏，支持驅動21.5~43寸的雙通道LVDS屏。
REVB-H6的Android系統經銳爾威視深度優化定制，產品級系統，啟動速度快，運行流暢，穩定性好。提供大部分安卓標準API和特有的硬件操作API，提供雙路/四路攝像頭SDK。用戶可以直接開發APP并做自啟動應用，不用關心底層實現，節省開發周期。
|
主控 |
全志H6 四核64位ARM Cortex-A53 1.8G主頻 |
|
GPU |
Mali-T720 主頻700M 支持OpenGL ES3.0 |
|
存儲 |
2GB DDR3 16GB eMMC |
|
電源 |
12V直流電源供電 DC5.5座+4P-2.54插座 5V和3.3V電源輸出 給外設供電 1組LCD電源插座，給EDP屏供電 |
|
顯示 |
HDMI2.0 支持真4K/60Hz 3840x2160 支持?jǐn)U展v-by-one超高清顯示接口 4K/60Hz 支持?jǐn)U展雙8-LVDS全高清顯示接口 1080P/60Hz 支持?jǐn)U展EDP屏接口 1920x1080/60fps |
|
網絡 |
千兆以太網，RJ45接口 全網通4G LTE，MiniPCI-E插座+SIM卡座 2.4G/5G 雙頻WIFI模塊 藍牙BT4.2支持BLE |
|
USB |
1路USB3.0接口 A母座 1路USB3.0接口 MicroUSB3.0座 支持USB3.0攝像頭、移動硬盤、HDMI視頻輸入卡 1路USB2.0接口 A母座 支持鍵盤鼠標、大尺寸觸摸屏、U盤、打印機等通用設備 支持USB調試、燒錄固件 4路USB2.0接口 4P-2.0座 支持四路USB攝像頭，最大800萬像素 |
|
擴展存儲 |
1個TF卡座，支持?jǐn)U展64G |
|
音頻 |
耳機接口 雙聲道10W功放喇叭接口 2路麥克風接口 |
|
串口 |
4路通用串口，TTL電平 |
|
RS485 |
1組RS485接口 |
|
RTC |
高精度RTC芯片PCF8563+CR2032電池座 |
|
GPIO |
4路可編程GPIO |
|
擴展接口 |
3 x按鍵，PWR、RST、LRADC（可擴展功能鍵） 2 x LED 可編程LED，支持Trigger模式 1 x IR 支持紅外遙控 1 x IIC 可擴展IIC設備 |
| 板尺寸 | 138mm x 85mm |
